ВИДЫ ПОКРЫТИЙ ПЛОСКИХ РЕМНЕЙ
Кожа |
Матовое |
Продольные канавки |
Ткань |
FSTR |
GSTR |
ТАБЛИЦА ТИПОВ ПЛОСКИХ РЕМНЕЙ С КАРКАСОМ
ИЗ ПОЛИАМИДА (ПА)
Плоский ремень | Верхнее покрытие | Общая толщина (мм) |
МАТЕРИАЛ КАРКАСА (толщина) (мм) |
Верхнее / Нижнее покрытие |
Миним. d вала прям./обр. переги (мм) |
Разрывная нагрузка (Н/мм) |
Рабочее натяжение при 1% удлин (Н/мм) |
|
---|---|---|---|---|---|---|---|---|
Материал Рельеф покрытия |
Материал Рельеф покрытия |
|||||||
TP4 | ![]() |
0,8 +/- 0,1 |
Полиамид 0,2 |
Нейлон Ткань |
Ткань из целлюлозы Ткань |
15 | 90 | 4 |
TT4 | ![]() |
0,8 +/- 0,1 |
Полиамид 0,2 |
Нейлон Ткань |
Нейлон Ткань |
15 | 90 | 4 |

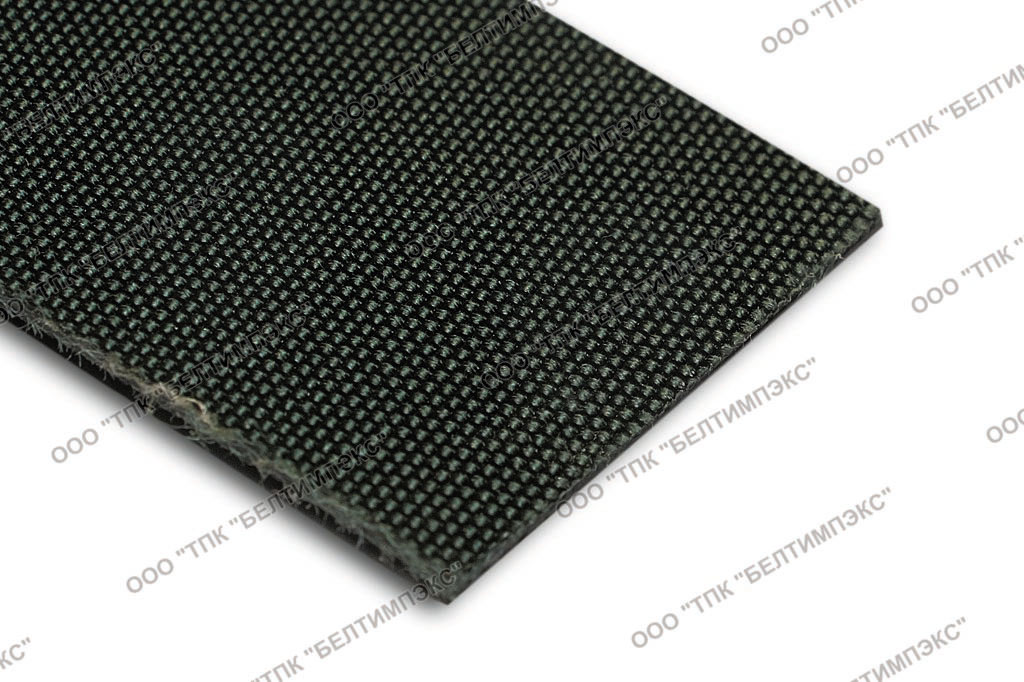

TT6 | ![]() |
0,95 +/- 0,1 |
Полиамид 0,2 |
Нейлон Ткань |
Нейлон Ткань |
20 | 135 | 6 |

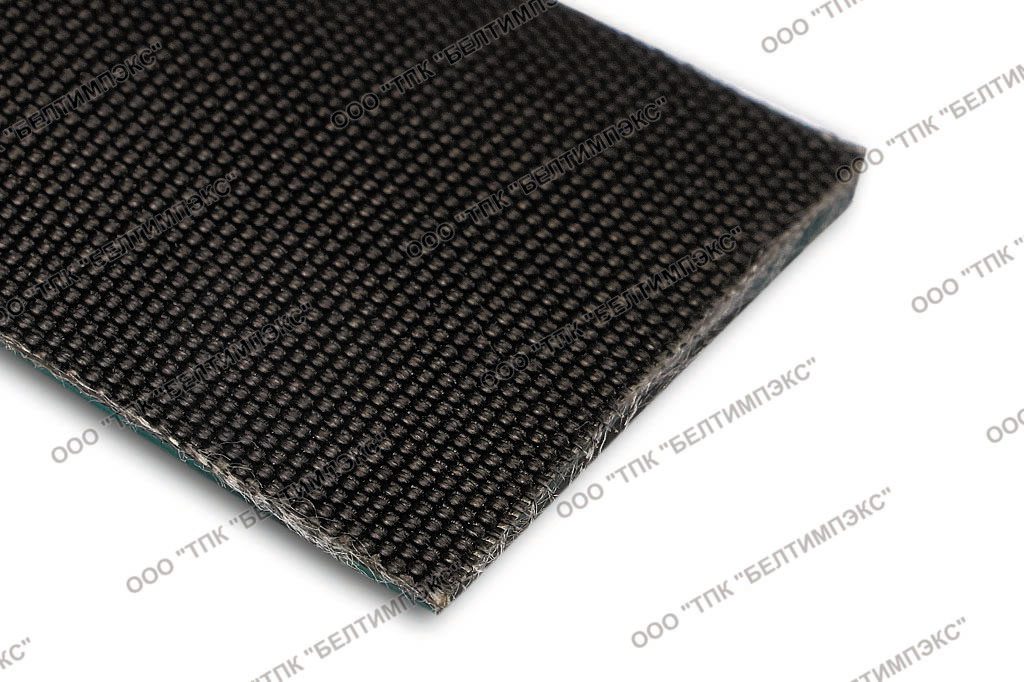

GP4 | ![]() |
1,1 +/- 0,05 |
Полиамид 0,2 |
Нейлон Ткань |
XNBR Узор FSTR |
15 | 90 | 4 |

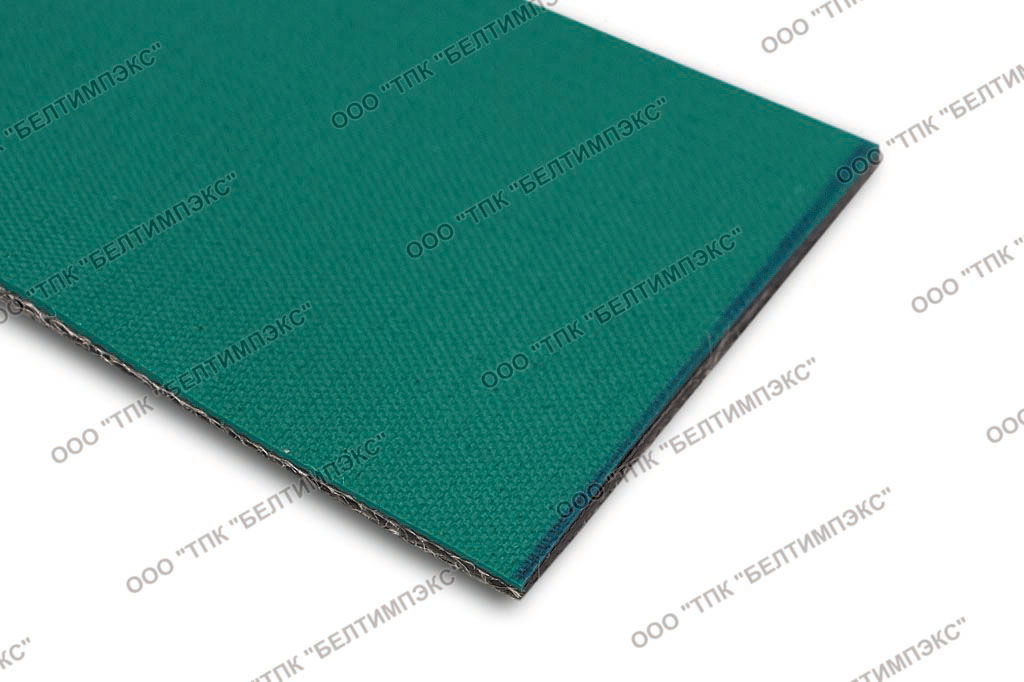

TG4 FSTR | ![]() |
1,1 +/- 0,15 |
Полиамид 0,2 |
NBR Узор FSTR |
Ткань пропитанная NBR Ткань |
20 | 90 | 4 |

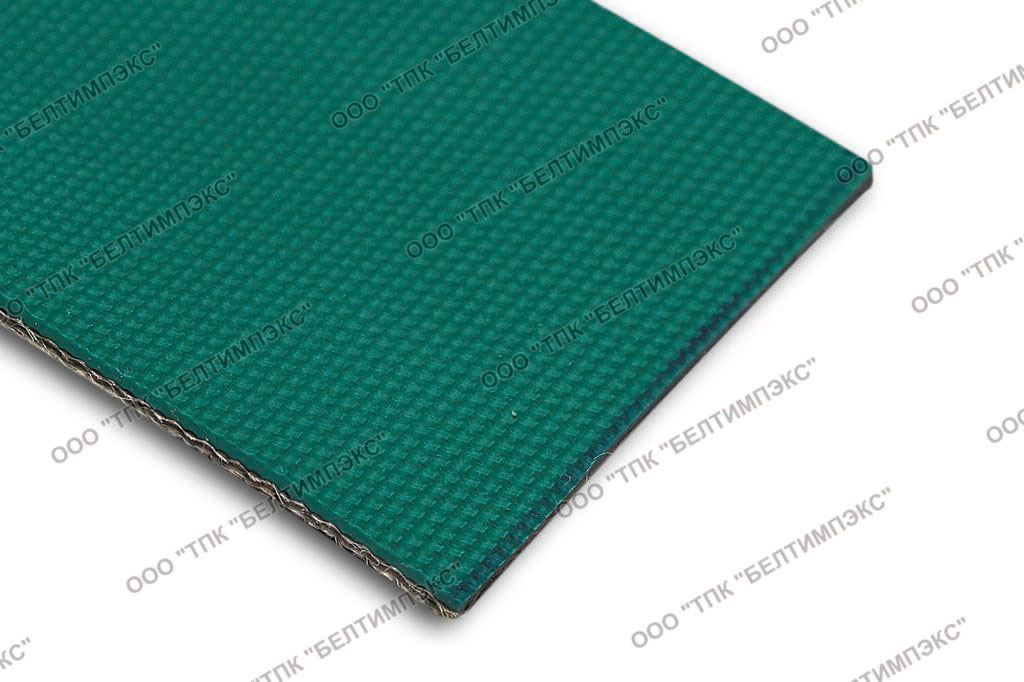

TG4 | ![]() |
1,2 +/- 0,15 |
Полиамид 0,2 |
XNBR Узор GSTR |
Ткань пропитанная NBR Ткань |
20 | 90 | 4 |
FNF - 3 | ![]() |
0,9 | Полиамид 0,25 |
Нейлоновая ткань Ткань |
Нейлоновая ткань Ткань |
20 | 100 | 2,3 |
KHST - 80 | ![]() |
0,9 | Полиамид 0,25 |
Ткань Ткань |
Ткань Ткань |
20 | 100 | 2,3 |
KHS - F0 | ![]() |
1,0 | Полиамид 0,25 |
Ткань Ткань |
Резина Узор GSTR |
20 | 80 | 2,3 |
GG6 | ![]() |
1,5 +/- 0,1 |
Полиамид 0,3 |
NBR Узор GSTR |
NBR Узор GSTR |
25 | 135 | 6 |

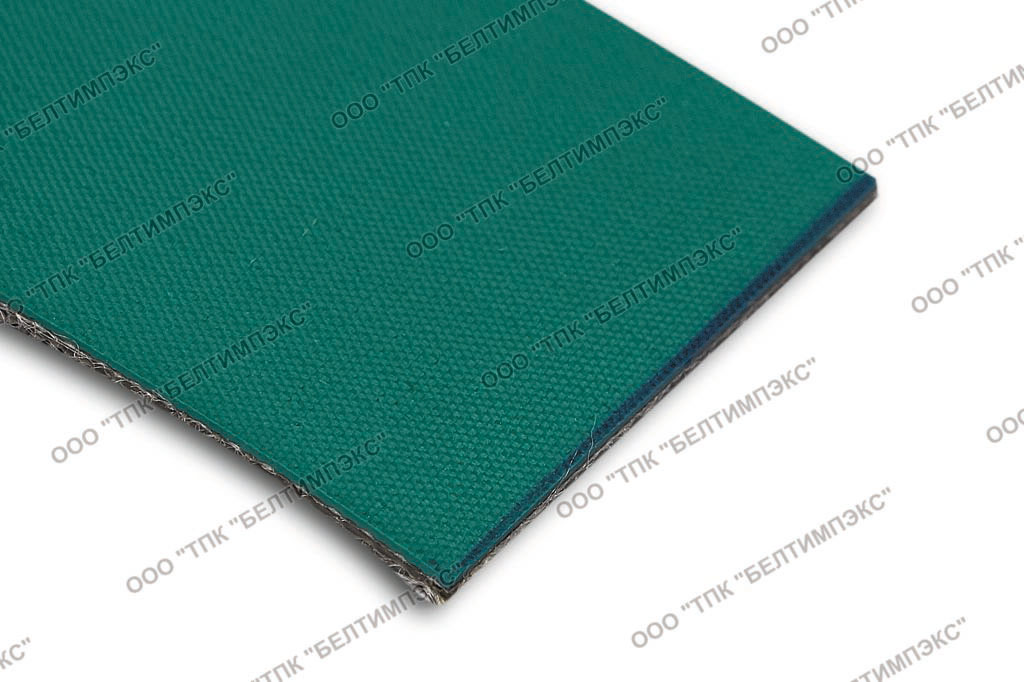

TG6 | ![]() |
1,15 +/- 0,15 |
Полиамид 0,35 |
XNBR Узор FSTR |
Нейлон Ткань |
20 | 135 | 6 |
FNF - 6 | ![]() |
1,1 | Полиамид 0,4 |
Нейлоновая ткань Ткань |
Нейлоновая ткань Ткань |
30 | 150 | 3,5 |
KHS - F1/1,2 | ![]() |
1,2 | Полиамид 0,4 |
Ткань Ткань |
Резина Узор GSTR |
30 | 150 | 3,5 |
KHS - A1 | ![]() |
1,4 | Полиамид 0,4 |
Ткань Ткань |
Резина Узор GSTR |
30 | 150 | 3,5 |
KHS - 1 | ![]() |
1,5 | Полиамид 0,4 |
Резина Узор GSTR |
Резина Узор GSTR |
30 | 150 | 3,5 |
KHS - F1/1,7 | ![]() |
1,7 | Полиамид 0,4 |
Ткань Ткань |
Резина Узор GSTR |
30-40 | 150 | 3,5 |
RNF - 60/1,7 | ![]() |
1,7 | Полиамид (Япония) 0,4 |
Пропитанная ткань Ткань |
Резина Узор GSTR |
25 | 190 | 3,8 |
KHS - 140T | ![]() |
1,7 | Полиамид (Япония) 0,4 |
Резина Узор FSTR |
Резина Узор GSTR |
30 | 200 | 6,0 |
KHS - 140 | ![]() |
1,7 | Полиамид 0,4 |
Резина Узор GSTR |
Резина Узор GSTR |
40 | 150 | 3,5 |
KHС - A6 | ![]() |
2,3-2,5 | Полиамид 0,4 |
Прорезиненная ткань Ткань |
Кожа | 35 | 190 | 3,8 |
DG1/30 | ![]() |
3,0 | Полиамид 0,4 |
Резина Узор GSTR |
Резина Узор GSTR |
50 | 220 | 5,0 |
KHS - 1/30 | ![]() |
3,0 | Полиамид 0,4 |
Резина Узор GSTR |
Резина Узор GSTR |
40 | 150 | 3,5 |
KHS - 1/30T | ![]() |
3,0 | Полиамид (Япония) 0,4 |
Резина Узор GSTR |
Резина Узор GSTR |
50 | 180 | 4,0 |
KHS - 1/40 | ![]() |
4,0 | Полиамид 0,4 |
Резина Узор GSTR |
Резина Узор GSTR |
50 | 150 | 3,5 |
KHS - 1/60T | ![]() |
6,0 | Полиамид (Япония) 0,4 |
Резина Узор GSTR |
Резина Узор GSTR |
80 | 180 | 4,0 |

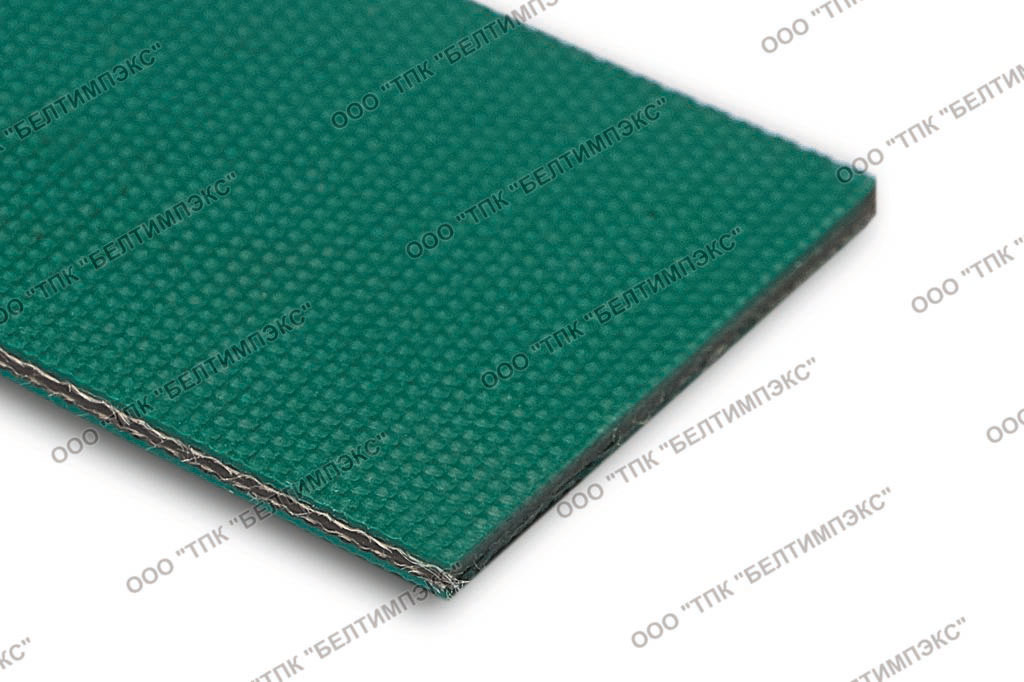

GG10 | ![]() |
1,9 +/- 0,2 |
Полиамид 0,5 |
XNBR Узор GSTR |
XNBR Узор GSTR |
35 | 225 | 10 |

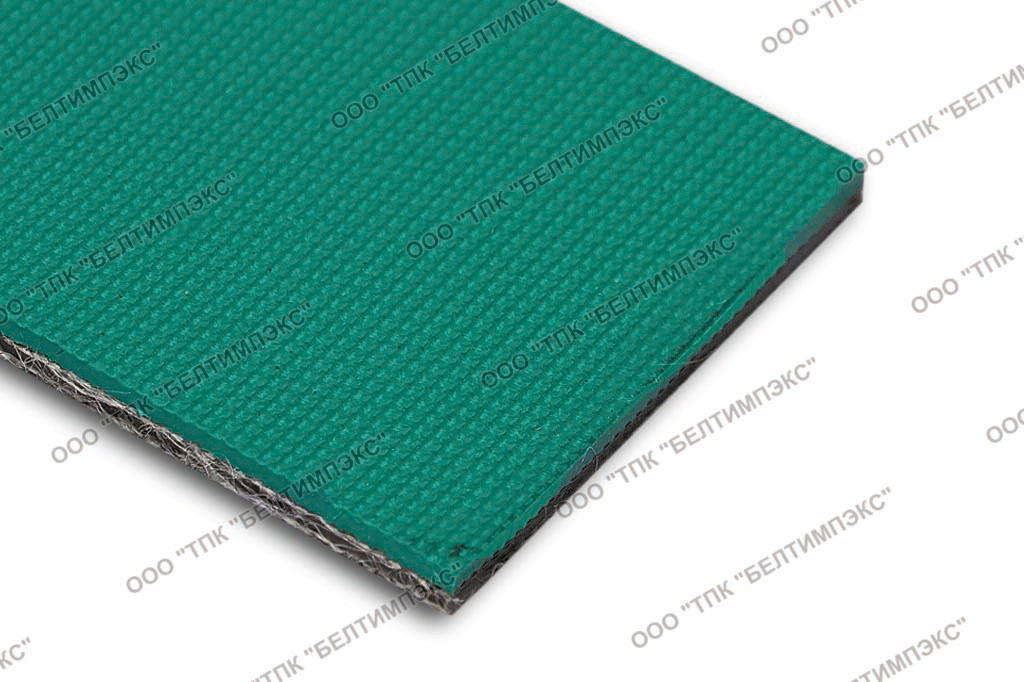

TG10/2 | ![]() |
2,0 +/- 0,2 |
Полиамид 0,5 |
NBR Узор GSTR |
Нейлон Ткань |
35 | 225 | 10 |
KHС - A6T | ![]() |
2,5 | Полиамид (Япония) 0,5 |
Прорезиненная ткань Ткань |
Кожа | 35 | 225 | 5,0 |

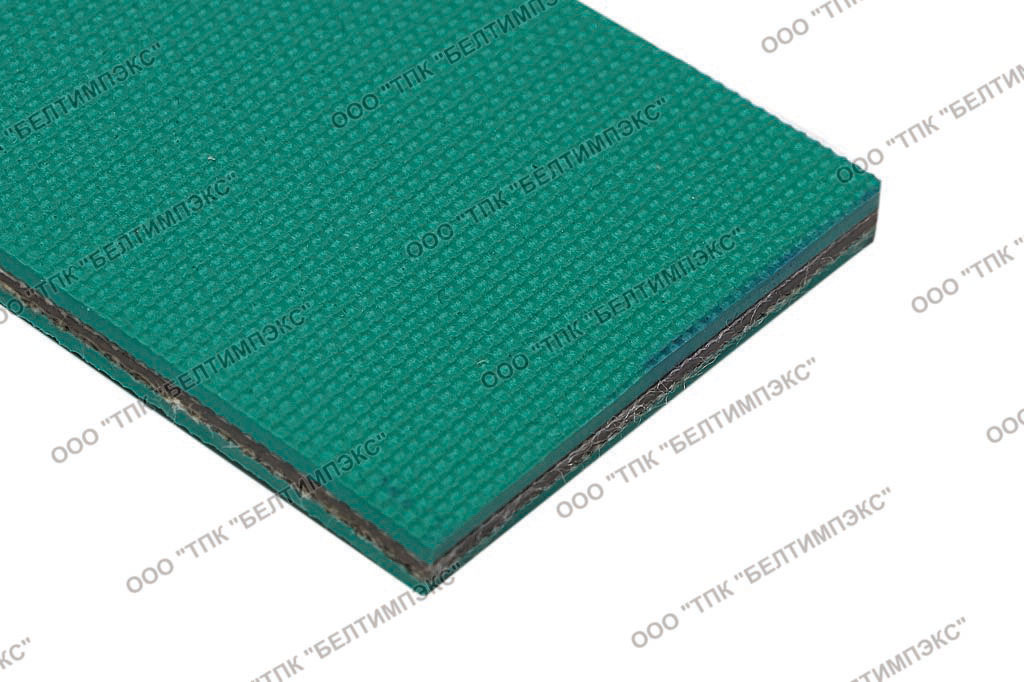

GG10/3 | ![]() |
2,9 +/- 0,2 |
Полиамид 0,5 |
NBR Узор GSTR |
NBR Узор GSTR |
30 | 225 | 10 |

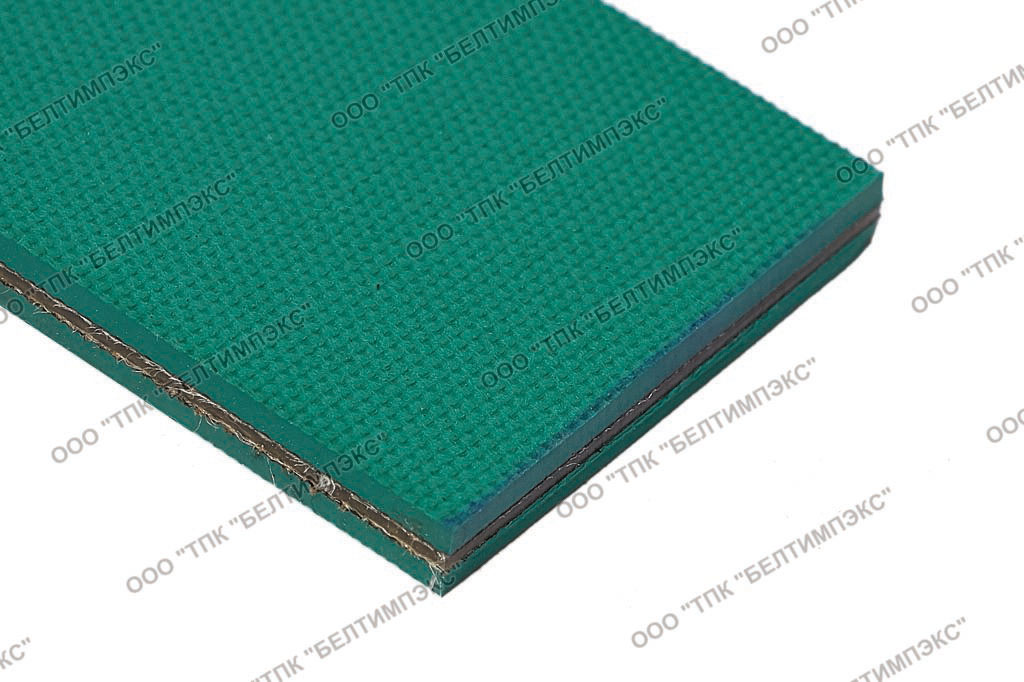

GG10/4 | ![]() |
3,9 +/- 0,2 |
Полиамид 0,5 |
NBR Узор GSTR |
NBR Узор GSTR |
30 | 225 | 10 |
KHS - 1/20 | ![]() |
2,0 | Полиамид 0,6 |
Резина Узор GSTR |
Резина Узор GSTR |
40 | 160 | 4,0 |
PT - 40IG | ![]() |
4,0 | Полиамид 0,6 |
Резина Узор GSTR |
Резина Узор GSTR |
60 | 150 | 4,0 |

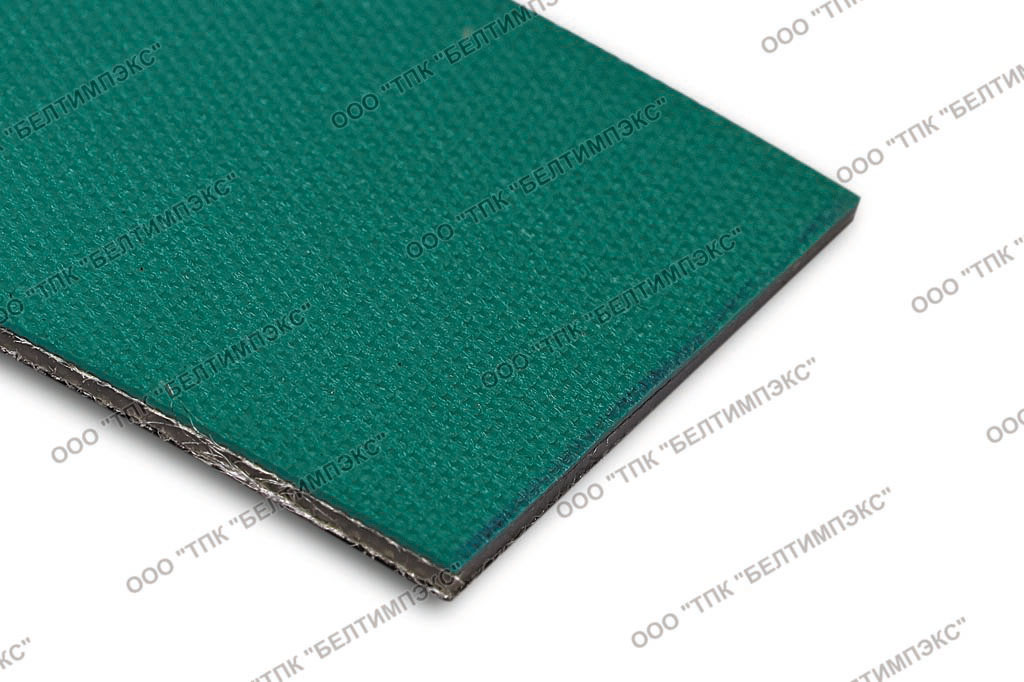

GT14 | ![]() |
1,7 +/- 0,15 |
Полиамид 0,7 |
XNBR Узор GSTR |
Нейлон Ткань |
50 | 315 | 14 |

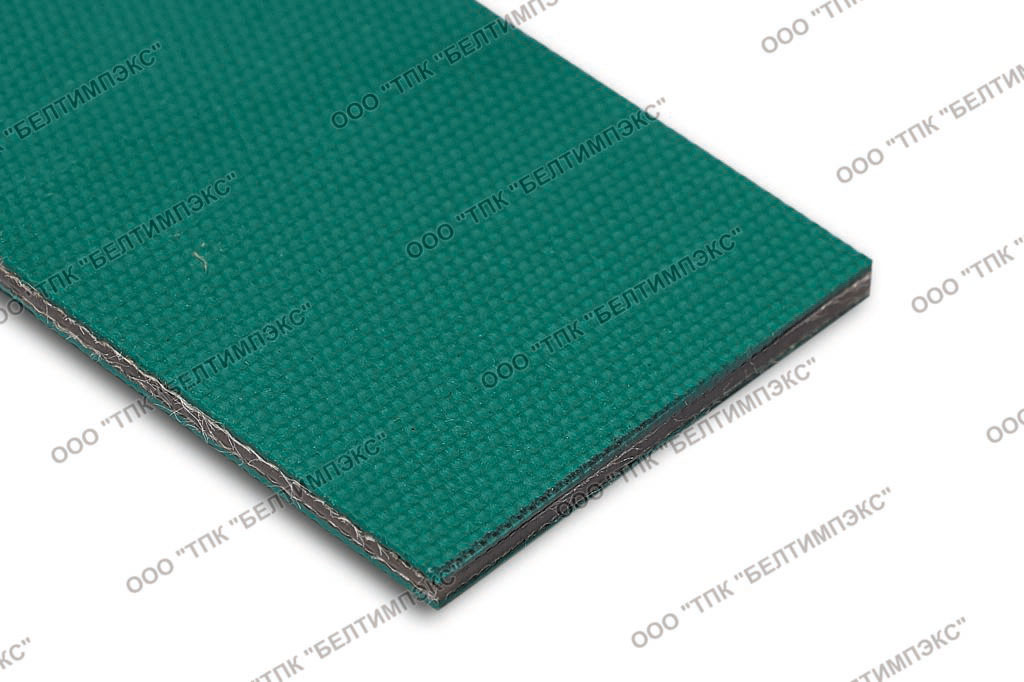

GG14 | ![]() |
2,1 +/- 0,2 |
Полиамид 0,7 |
XNBR Узор GSTR |
XNBR Узор GSTR |
60 | 315 | 14 |

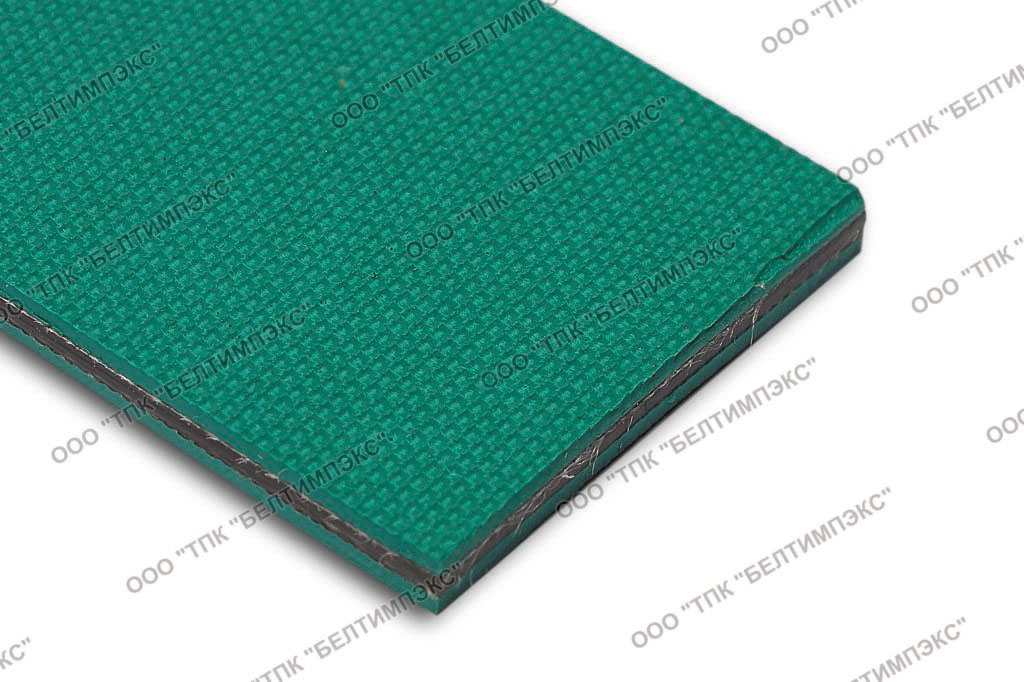

GG14/3 | ![]() |
3,0 +/- 0,2 |
Полиамид 0,7 |
XNBR Узор GSTR |
XNBR Узор GSTR |
40 | 315 | 14 |

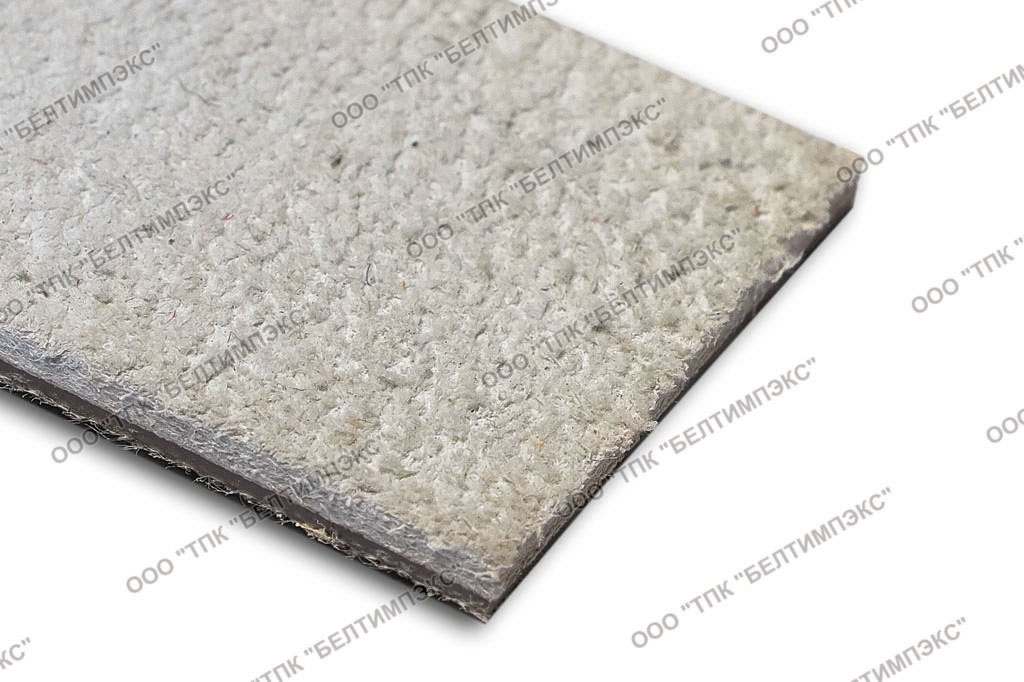

LT14 | ![]() |
3,3 +/- 0,15 |
Полиамид 0,7 |
Кожа | Нейлон Ткань |
60 | 14 | |
GG14/4 BL | ![]() |
4,1 | Полиамид 0,7 |
Резина Узор GSTR |
Резина Узор GSTR |
50 | 14 | |

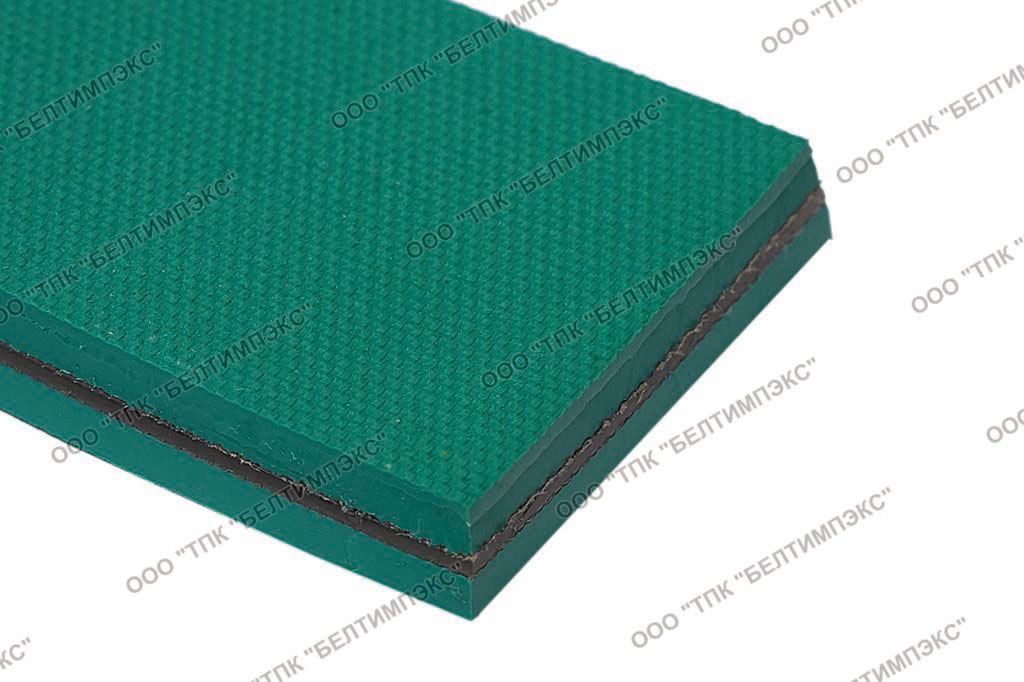

GG14/6 | ![]() |
6,1 +/- 0,2 |
Полиамид 0,7 |
NBR Узор GSTR |
NBR Узор GSTR |
50 | 315 | 14 |
KHS - 2XT | ![]() |
2,3 | Полиамид (Япония) 0,75-0,8 |
Резина Узор GSTR |
Резина Узор GSTR |
60 | 500 | 7,5 |
T2/23 | ![]() |
2,3 | Полиамид 0,8 |
Резина Узор GSTR |
Резина Узор GSTR |
75 | 300 | 7,5 |
KHS - A2T | ![]() |
3,0 | Полиамид (Япония) 0,8 |
Резина Узор GSTR |
Резина Продольные канавки |
60 | 315 | 7,5 |
KHS - 2/30 | ![]() |
3,0 | Полиамид 0,8 |
Резина Узор GSTR |
Резина Узор GSTR |
60 | 300 | 7,0 |
KHC - A10 | ![]() |
3,0-3,5 | Полиамид 0,8 |
Пропитанная ткань Ткань |
Кожа | 60 | 270 | 6,8 |
KHС - A10T | ![]() |
3,0-3,5 | Полиамид 0,8 |
Прорезиненная ткань Ткань |
Кожа | 60 | 270 | 6,8 |
KHS - 2/40 | ![]() |
4,0 | Полиамид 0,8 |
Резина Узор GSTR |
Резина Узор GSTR |
60 | 270 | 6,8 |
KH - A10 | ![]() |
4,8-5,0 | Полиамид 0,8 |
Кожа | Кожа | 70 | 270 | 6,8 |
KH - A10T | ![]() |
4,8-5,0 | Полиамид (Япония) 0,8 |
Кожа | Кожа | 60 | 315 | 7,5 |
GG14/5 | ![]() |
5,1 | Полиамид 0,8 |
Резина Узор GSTR |
Резина Узор GSTR |
50 | 315 | 14 |
KHС - 4A10T | ![]() |
5,5-5,8 | Полиамид (Япония) 0,8 |
Прорезиненная ткань Ткань |
Кожа | 300 | 1050 | 30,0 |
KHS - 2/60 | ![]() |
6,0 | Полиамид 0,8 |
Резина Узор GSTR |
Резина Узор GSTR |
60 | 300 | 7,0 |
KHS - 250T | ![]() |
2,6 | Полиамид (Япония) 1,0 |
Резина Узор FSTR |
Резина Узор GSTR |
90 | 430 | 11,0 |
KHS - 3 | ![]() |
3,0 | Полиамид 1,0 |
Резина Узор GSTR |
Резина Узор GSTR |
100 | 400 | 10,0 |
KHS - 251T | ![]() |
3,0 | Полиамид (Япония) 1,0 |
Резина Узор GSTR |
Резина Узор GSTR |
100 | 430 | 11,0 |
T3M/30 | ![]() |
3,0 | Полиамид 1,0 |
Резина Узор GSTR |
Резина Узор GSTR |
90-100 | 320 | 11,5 |

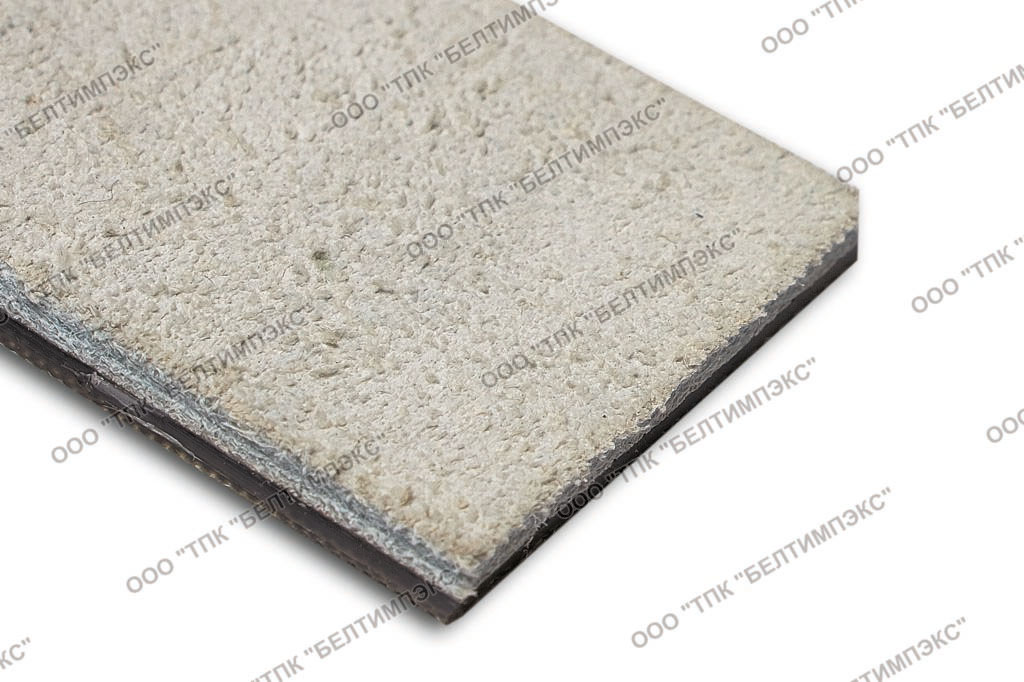

LT20 | ![]() |
3,3 +/- 0,15 |
Полиамид 1,0 |
Кожа | Нейлон Ткань |
90 | 450 | 20 |
KHS - A3T | ![]() |
3,5 | Полиамид (Япония) 1,0 |
Резина Узор GSTR |
Резина Продольные канавки |
120 | 450 | 12,0 |
KHS - 3/40 | ![]() |
4,0 | Полиамид 1,0 |
Резина Узор GSTR |
Резина Узор GSTR |
100 | 400 | 10,0 |
KH - 2A6 | ![]() |
5,0 | Полиамид 1,0 |
Кожа | Кожа | 380 | 10,0 | |
KH - 2A6T | ![]() |
5,0 | Полиамид (Япония) 1,0 |
Кожа | Кожа | 380 | 10,0 | |
KHS - 3/50 | ![]() |
5,0 | Полиамид 1,2 |
Резина Узор GSTR |
Резина Узор GSTR |
120 | 400 | 10,0 |
KHS - 390T | ![]() |
3,9 | Полиамид (Япония) 1,5 |
Резина Узор FSTR |
Резина Узор GSTR |
150 | 650 | 17,0 |
T4R/39 | ![]() |
3,9 | Полиамид 1,5 |
Резина Узор GSTR |
Резина Узор GSTR |
150 | 600 | 15,0 |
KHS - A4T | ![]() |
5,0 | Полиамид (Япония) 1,5 |
Резина Узор GSTR |
Резина Продольные канавки |
170 | 680 | 16,0 |
KHC - 2A10 | ![]() |
4,2-4,5 | Полиамид 1,6 |
Пропитанная ткань Ткань |
Кожа | 150 | 600 | 13,5 |
KH - 2A10 | ![]() |
6,0-6,5 | Полиамид 1,6 |
Кожа | Кожа | 160 | 600 | 13,5 |

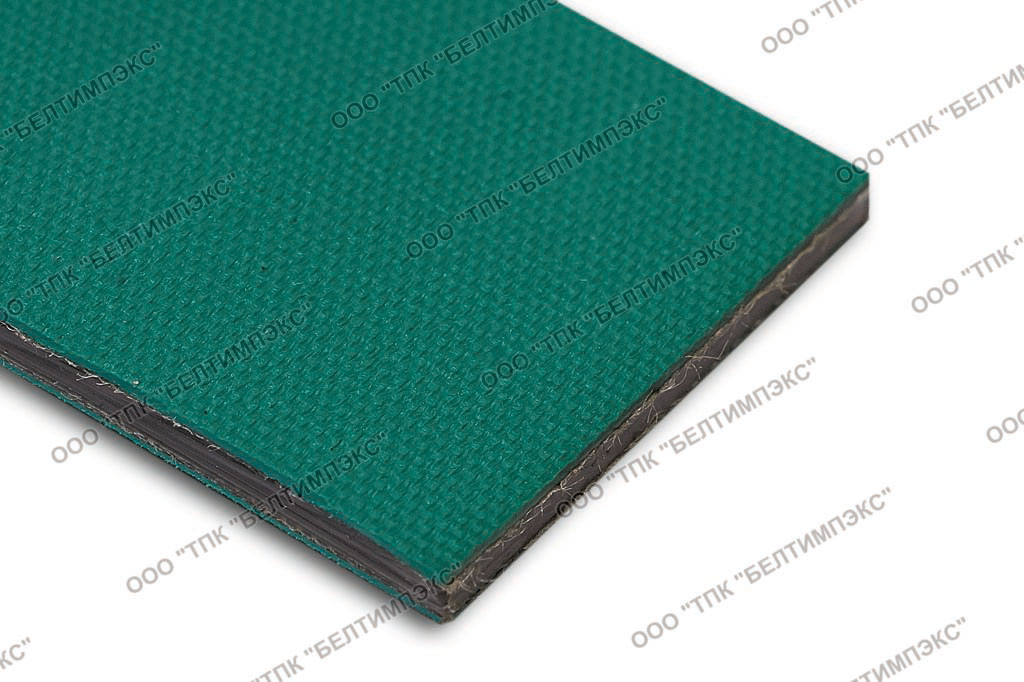

GG33 | ![]() |
3,15 +/- 0,2 |
Полиамид 1,75 |
XNBR Узор GSTR |
XNBR Узор GSTR |
140 | 740 | 33 |
KHS - 391 | ![]() |
4,0 | Полиамид 2,0 |
Резина Узор GSTR |
Резина Узор GSTR |
150 | 600 | 15,0 |
KHC - 3A10 | ![]() |
5,0-5,5 | Полиамид 2,4 |
Пропитанная ткань Ткань |
Кожа | 220 | 850 | 22,0 |
KH - 3A10 | ![]() |
7,0-7,2 | Полиамид 2,4 |
Кожа | Кожа | 240 | 850 | 22,0 |
LT40 | ![]() |
4,6 | Полиамид | Кожа | Нейлон Ткань |
280 | 40 | |
TP5 H | ![]() |
0,65 +/- 0,1 |
Нейлон Ткань |
Резина Узор GSTR |
15 | 90 | 14 |
ТАБЛИЦА ТИПОВ ПЛОСКИХ РЕМНЕЙ С КАРКАСОМ
ИЗ ТЕРМОПЛАСТИЧНОГО ПОЛИУРЕТАНА (TPU)
Плоский ремень | Верхнее покрытие | Общая толщина (мм) |
МАТЕРИАЛ КАРКАСА (толщина) (мм) |
Верхнее / Нижнее покрытие |
Миним. d вала прям./обр. переги (мм) |
Разрывная нагрузка (Н/мм) |
Рабочее натяжение при 1% удлин (Н/мм) |
|
---|---|---|---|---|---|---|---|---|
Материал Рельеф покрытия |
Материал Рельеф покрытия |
|||||||
QMBE - 12 | ![]() |
1,2 | Полиуретан Узор GSTR |
Полиуретан Узор GSTR |
15 | 3,0 | ||
QMBE - 15 | ![]() |
1,5 | Полиуретан Узор GSTR |
Полиуретан Узор GSTR |
15 | 3,5 | ||
QMB TFE - 10 | ![]() |
1,0 | Пропитанная ткань Узор GSTR |
Пропитанная ткань Узор GSTR |
25 | 3,5 | ||
QMB TFE - 12 | ![]() |
1,2 | Пропитанная ткань Узор GSTR |
Пропитанная ткань Узор GSTR |
25 | ≥ 0,6 | ||
QMB FER - 12 | ![]() |
1,2 | Резина Узор GSTR |
Резина Узор GSTR |
25 | ≥ 0,6 | ||
QMB 1E - 15 | ![]() |
1,5 | TPU | Резина Узор GSTR |
Резина Узор GSTR |
20 | ||
QMB 2E - 20 | ![]() |
2,0 | TPU | Резина Узор GSTR |
Резина Узор GSTR |
25 | 12,0 | |
QMB 3E - 27 | ![]() |
2,7 | TPU | Резина Узор GSTR |
Резина Узор GSTR |
70 | 18,0 | |
QMB 4E - 31 | ![]() |
3,1 | TPU | Резина Узор GSTR |
Резина Узор GSTR |
100 | 25,0 | |
GG15 E40 | ![]() |
4,0 +/- 0,2 |
TPU | NBR Узор GSTR |
NBR Узор GSTR |
60 | 150 | 15 |
GG15 E50 | ![]() |
5,0 +/- 0,2 |
TPU | NBR Узор GSTR |
NBR Узор GSTR |
70 | 150 | 15 |
