Многопрокладочные общего назначения

Резинотканевые ленты общего назначения могут использоваться в любых условий эксплуатации, работы в диапазоне температур от - 45°C до +60 °C. Ленты общего назначения предназначены для транспортировки неагрессивных сыпучих и кусковых грузов.
    Импортные резинотканевые ленты изготавливаются, как правило, длиной 200 метров, отечественные 94-96 метров. Конвейерные ленты изготавливаются стандартной ширины, от 300 до 2400 мм.

    Все стандартные резинотканевые ленты общего назначения постоянно присутствуют на нашем складе в Москве.

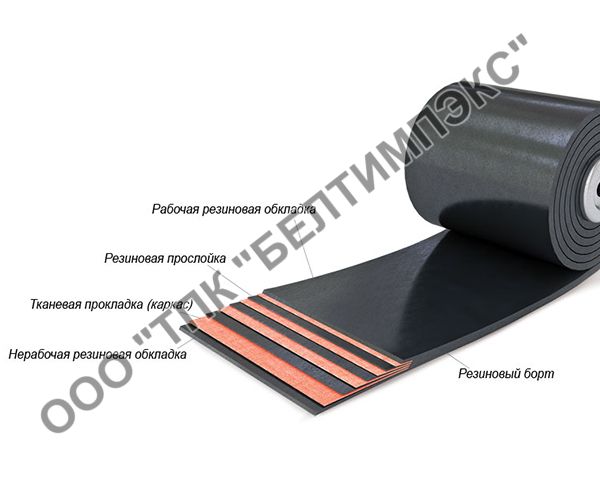

Конструкция резинотканевых лент общего назначения

    Резинотканевая лента состоит из тканевого каркаса обеспечивающего прочность ленты и резиновых обкладок, придающих ленте эластичность.

Тканевый каркас резинотканевых лент

    Многопрокладочные ленты выпускаются с числом прокладок до 8 с использованием синтетических и комбинированных тканей прочностью от 55 до 400 Н/мм одной прокладки.

    Ткани для производства конвейерных лент используются следующих типов:
  • Тип "БКНЛ" - нити основы и утка - это сочетание полиэфира и хлопка;
  • Тип "ТК" - нити основы и утка изготавливаются из полиамида (капрона);
  • Тип "ТЛА" - нити основы - полиэфир (лавсан), нити утка - полиамид (анид);
  • Тип "ЕР" - нити основы - полиэфир, нити утка - полиамид (капрон).



Многопрокладочные конвейерные ленты

    Импортные ленты в основном изготавливаются на ткани ЕР, отечественные на ТК.

    Специальные ткани придают конвейерным лентам высокую прочность при растяжении и стойкость к ударным нагрузкам, обеспечивают удлинение не более 1-2% (в зависимости от типа ткани) и хорошую способность к желобообразованию.







Резиновые обкладки конвейерных лент

    Толщина резиновых обкладок составляет, как правило, 1-10мм для рабочей обкладки и 1-4 мм для нерабочей. Нерабочая обкладка может не иметь резинового слоя. Конвейерные ленты изготавливаются на основе синтетических каучуков прочностью от 9,8 до 24,5 МПа классов А, И, Б,С и других.

Основные требования при выборе конвейерных лент общего назначения

    Основными требованиями предъявляемыми к резинотканевым лентам являются: максимально возможная долговечность, минимальный вес, достаточная прочность и гибкость в продольном и поперечном направлении, минимальное удлинение, способность удерживать груз на наклонных конвейерах, разумная цена.

    На нашем производстве мы можем осуществить следующие виды работ:

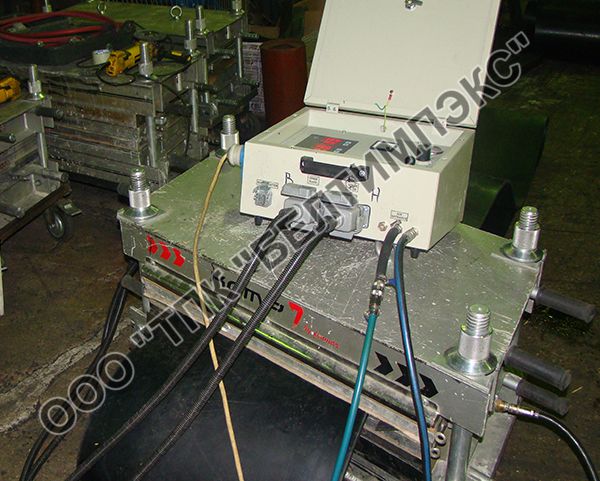

  • Стыковка ленты в кольцо

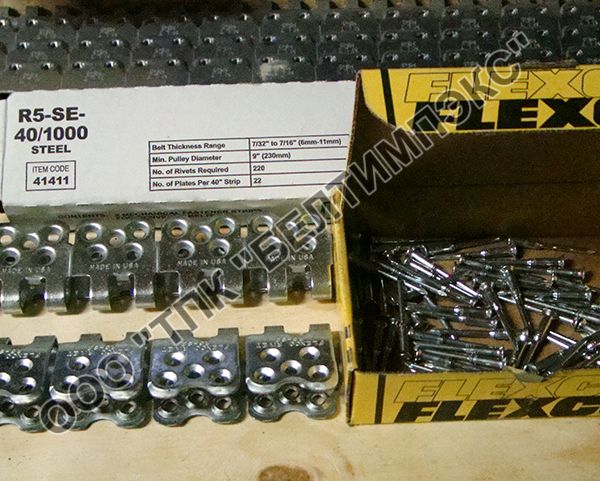

  • Монтаж механических замков
  • Ремонт конвейерной ленты
  • Монтаж гофроборта и перегородок

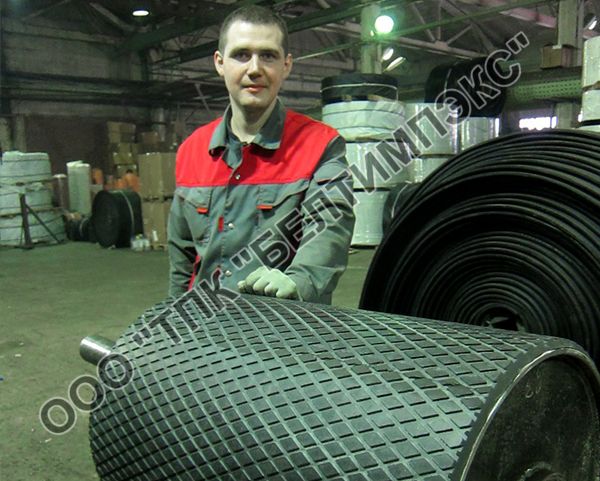

  • Футеровка барабанов конвейера
Услуги монтаж механических замков Услуги стыковка конвейерных лент Услуги-футеровка приводных барабанов



Подбор импортной резинотканевой ленты общего назначения по толщине

Усреднено для импортных лент справедлива следующая таблица определения толщины ленты.


Тип каркаса Толщина наружной резиновой обкладки Толщина (мм)
Верхняя Нижняя
EP-250/2 2 0 4.0
EP-250/2 2.5 1 6.0
EP-250/2 4 2 8.0
EP-315/2 3 1 6.2
EP-315/3 4 2 9.0
EP-400/3 2 0 6.6
EP-400/3 4 2 9.0
EP-400/4 3 1.5 9.5
EP-500/3 5 2 10.0
EP-500/4 6 2 12.0
EP-500/4 3 1 7.0
EP-630/4 4 2 10.0
EP-800/4 5 2 13.0
EP-1000/4 6 2 14.6
EP-1250/4 8 2 17.6
EP-1600/4 8 2 19.0
EP-2000/5 8 2 21.3
EP-2500/5 10 3 27.3
EP-3150/5 10 3 29.8


Маркировка резинотканевых лент

2Т1-800-3-ТК-200-2-5-2-НБ, где:

Прочность ленты будет равна: количество прокладок умножить на прочность прокладки 3х200=600 Н/мм.

800 EP 400/3 4/2 Y, где:

Общая прочность ленты 400 Н/мм.



Многопрокладочные резинотканевые ленты - прочность, конструкции

Прочность многопрокладочных лент общего назначения для средних нагрузок на конвейерную ленту можно определить по таблице размещенной ниже


Прочность, Н/мм Количество тканевых прокладок каркаса
2 3 4 5 6
250 250/2
400 400/2 400/3 400/4
500 500/2 500/3 500/4
630   630/3 630/4 630/5
800   800/3 800/4 800/5 800/6
1000   1000/3 1000/4 1000/5 1000/6


Определение минимальных диаметров приводных барабанов

Минимальный диаметр барабана для импортных лент общего назначения для средних нагрузок на конвейерную ленту можно определить следующим образом


Прочность, Н/мм Минимальные диаметры приводного барабана, мм
Количество тканевых прокладок каркаса
2 3 4 5 6
250 200
400 300 400 500
500 350 450 550
630   500 600 700
800   600 700 750 850
1000   700 800 850 950

Конвейерная лента это технически сложный продукт, выбор которого Вам лучше осуществлять предварительно проконсультировавшись с нашими специалистами в этой области.

АССОРТИМЕНТ
Многопрокладочные транспортерные и конвейерные резинотканевые ленты производства компаний Sava (Словения) и Kale Conveyor (Турция), предлагаемые Вашему вниманию, могут использоваться в любых условий эксплуатации.
